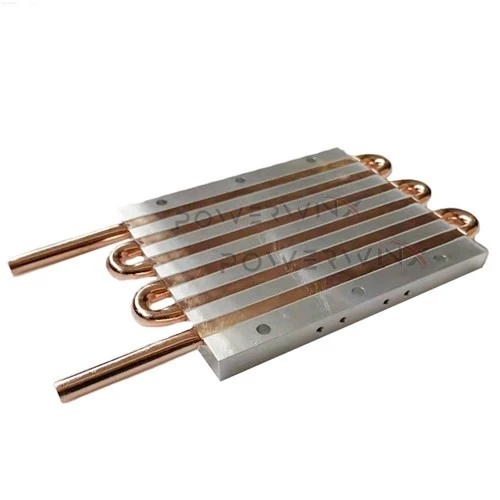

こんにちは-連絡先チューブリキッドコールドプレート

HI -コンタクトチューブリキッドコールドプレートは、高-電子コンポーネントから熱を効率的に消散させるように設計された高度な熱管理ソリューションです。このタイプのコールドプレートは、熱源と直接接触し、優れた熱性能を確保する埋め込みチューブを備えています。これは、自動車、通信、医療機器、パワーエレクトロニクスなどの業界で広く使用されており、パフォーマンスと信頼性を高めるために効果的な冷却が重要です。

コールドプレート構造

コールドプレート熱伝達の概略図

hi -コンタクトチューブ液体コールドプレートは、通常、高-高品質のアルミニウムまたは埋め込み冷却チューブを備えた銅塩基を使用して製造されます。これらの材料は、優れた熱伝導率と機械的特性に基づいて選択されます。

こんにちは-連絡先チューブ液体コールドプレートには、特定の冷却要件を満たすためにさまざまなサイズと構成があります。重要な仕様には次のものがあります。

• 基本資料：アルミニウム（6061、6063）または銅（C1100、C1020）
• チューブ素材：銅またはステンレス鋼
• チューブの直径：6mmから12mmの範囲（カスタマイズ可能）
• 熱伝導率：アルミニウム〜200 w/m・k、銅〜385 w/m・k
• クーラント互換性：水、グリコール混合、または誘電体
• 表面処理：腐食抵抗のための陽極酸化、ニッケルメッキ、または化学的不動態化
• 最大動作温度：-40度から150度
• 圧力評価：最大5バー（デザインに応じて）
• カスタマイズ：さまざまなチューブ構成、取り付けオプション、および接続タイプで利用可能

参照のためだけに上記のすべての仕様と、変更ベースの顧客要件になる可能性があります。

• 電気自動車（EV）と自動車：バッテリーパック、インバーター、電源モジュールの冷却に使用されます。
• 通信およびデータセンター：高{-パフォーマンスサーバーとネットワークシステムの安定した動作を保証します。
• 医療機器：MRIシステム、レーザーマシン、診断ツールの温度を調整するのに役立ちます。
• Industrial Power Electronics：高-電源IGBTモジュール、トランス、および半導体デバイスを冷却します。
• 航空宇宙と防衛：アビオニクスの冷却とレーダーシステムの熱管理にとって重要です。

HI -のHI -コンタクトチューブリキッドコールドプレートの製造プロセスには、いくつかの重要なステップが含まれます。

1. 材料の選択：熱および機械的要件を満たすために、適切なベースおよびチューブ材料を選択します。
2. チューブの曲げと配置：冷却チューブの精密な曲げは、コールドプレートの設計に適合し、熱源との最大の接触を確保します。
3. ろう付けまたは溶接：チューブをベースにしっかりと結合して、熱伝導率を高め、漏れを防ぎます。
4. CNC加工：コールドプレートを正確に形作り、緊密な耐性と正確な寸法を実現します。
5. 表面処理：耐久性と耐食性を改善するために、陽極酸化、ニッケルメッキ、または化学コーティングを塗布します。
6. 漏れと圧力テスト：手術圧力条件下での液体経路の完全性を検証します。
7. 最終的な品質検査とパッケージ：各コールドプレートが配達前に厳格な品質基準を満たすことを保証します。

HI -コンタクトチューブリキッドコールドプレートは、さまざまな高-電源アプリケーションに効率的で信頼性の高い冷却ソリューションを提供します。高度な製造プロセスは、プレミアム材料とカスタマイズ可能なデザインと相まって、優れた熱管理を必要とする産業に最適です。



PowerWinxは、HI -コンタクトチューブリキッドコールドプレートテクノロジーの主要な専門家であり、電子機器に革新的で効率的な冷却ソリューションを提供しています。 PowerWinxは、精密-が作成されたアルミニウムデザインに特化して、高-密度、LED、電源などの軽量のヒートシンクを生成することに優れています。 PowerWinxをプロフェッショナルに信頼してください、コスト-効果的なHI -コンタクトチューブリキッドコールドプレートは、優れた品質で熱管理のニーズを満たすように調整されています。
